街景 3DGS 补课 · 第四课 · 2026-09-03

插值、外推，以及为什么会崩

前三课讲的是模型怎么建、代码在哪。这一课讲怎么量它——而这恰恰是整个课题里最容易出错、也最有话可说的地方。你 09-02 那晚做的分区评测协议，是目前手上最扎实的一块东西。

前置：第二课 §7（训练测试怎么切）· §6.2（曝光仿射）
数据来源：仓库 results/preexpB/ 的 37 份评测 JSON、results/figs/ 的渲染对比图
协议实现：preexp/eval_heldout_masked.py

0.0开场

为什么这一课最要紧

一个模型好不好，取决于你怎么问它。换一种留法，同一个模型可以从 27 dB 掉到 16 dB——不是模型变了，是问题变了。所以在讨论「哪个方法更好」之前，得先说清楚「好」是按什么量的。

这一课要建立的核心区分只有一条：

	常规 NVS 协议	留出整条相机
留什么	每隔 10 个时间步整列留出	某几条相机的全部帧
测试视角离训练视角多远	时间上前后各半秒，空间上几米	空间上偏离整条轨迹
本质在问	能不能在轨迹附近插值	能不能看到轨迹之外
典型读数	27 dB 左右	整图 15 到 16 dB
能支撑的结论	重建质量	外推能力，但必须分区才有意义

最后那句加粗的是本课的重点，也是 §4 到 §7 要展开的东西。

1.0插值

常规协议测的是时间插值

第二课 §7 讲过切法：test_image_stride=10，每隔 10 个时间步整列进测试集，150 帧里留出 14 个时间步、42 张图。关键在于整列一起留——一个时间步被划走，这一刻三个相机的图全都走。

后果是：每个测试帧的左右两侧各有一个训练帧，时间上差 0.1 秒，空间上车往前走了几米。而且那两个训练帧上，几乎所有内容都跟测试帧重合。所以这个协议问的是「你能不能在两张见过的图之间插一张」。

DriveStudio 的评测入口是 tools/eval.py 的 do_evaluation()，它跑两遍：测试集出 metrics/images_test_*.json，全集出 images_full_*.json。分区指标（occupied_psnr / vehicle_psnr / human_psnr）是靠第二课 §1.1 说的 class_labels 做掩码重渲得到的。

这不是说常规协议没用

它测的是真问题：重建保真度。你八月那批工程加速实验，判据就该是它——因为你要证明的是「加速之后重建质量没掉」，那正是插值质量。问题只出在把它的读数当成外推能力的证据。27 dB 说明模型能在轨迹附近插值，不说明它知道路边那栋楼的侧面长什么样。

2.0外推

换一种留法：留出整条相机

要测外推，就得让测试视角在空间上离开训练轨迹。最省事的做法是：把某几条相机的所有帧全部划走，一帧都不给模型看。

你做了两组，设定不一样，正好互为对照：

场景	ego 位移	留出	训练用	测试帧数
s23	0 米（车停着）	相机 2（前右）	相机 0、1	151
s552	约 28 米	相机 3、4（左右侧）	相机 0、1、2	282

这两组的差别不只是场景。s23 的车根本没动（第二课 §3 讲过判据，这个场景连刚体节点都开不出来），所以它的三个相机就是三个固定视点，测的是「从一个固定视点跳到另一个固定视点」；s552 有 28 米位移，测的是「从行驶轨迹跳到轨迹侧面」。

代码上要动的地方在 preexp/patch_heldout_cam.py：把留出相机从训练 split 里摘掉，同时保证它们仍然进测试 split。第三课 §6 的改动索引里「改训练测试切分」那条指的就是这件事——现有代码只有「按时间步切」的概念，「按相机切」得自己加。

3.0看图

第一眼：大半画面根本没人看过

在讨论任何指标之前，先看一眼渲染出来是什么样。这是 s23，留出的前右相机：

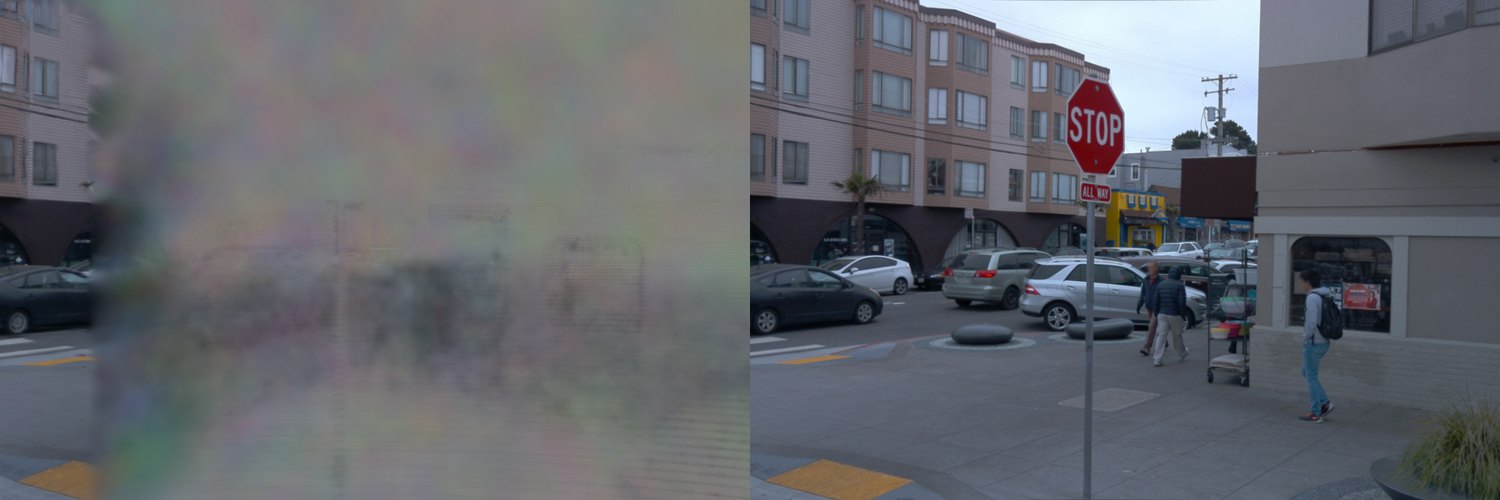

留出相机的渲染结果与真值并排：渲染图上只有最左侧一条窄带有内容，其余是彩色涂抹；真值是一个正常的街角，有停车标志、楼房、行人 — 图 1左：模型渲染的留出相机画面。右：真值。**只有最左边那条窄带勉强对得上**，其余整片是彩色涂抹——那些地方从来没有任何训练相机看过，模型只能靠边界高斯往里糊。这一帧里被看过的像素占 **11.0%**。

再看 s552，行驶场景的侧相机。第三块是分区掩码，红色是没人看过的，绿色是被至少一个训练视角看过的：

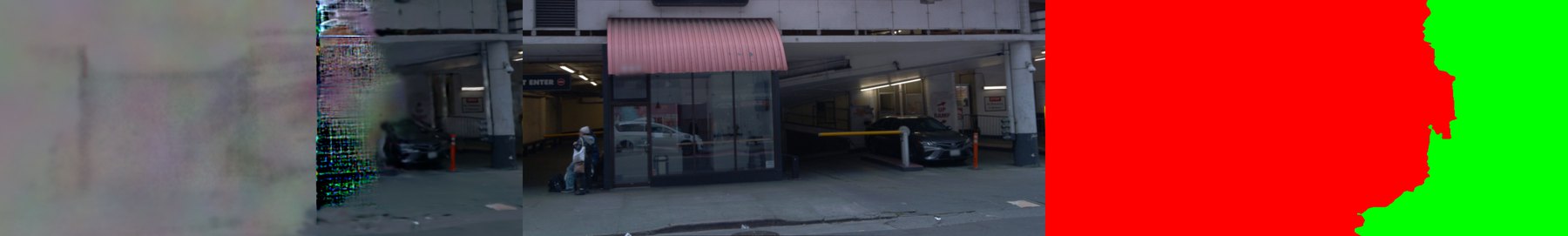

三联图：左为渲染结果，中为真值街景，右为分区掩码，红色区域占大部分、绿色只在右侧一条 — 图 2s552 第 70 帧。左：渲染。中：真值。右：分区掩码（红＝未观测，绿＝观测）。这一帧观测区只占 **28.1%**，整图 PSNR 13.41，但拆开看观测区有 19.65、未观测区只有 12.27。

两个场景的整体情况：

场景	观测区	未观测区	天空	逐帧观测比例的跨度
s23（静止，留前右）	11.0%	82.0%	7.0%	每帧都是 11.0%（车没动，构型不变）
s552（行驶，留侧相机）	67.2%	32.8%	0.0%	中位 82.6%，但最低到 9.6%、最高 100%

最后一列值得多看两眼。s552 的平均值 67% 掩盖了巨大的逐帧差异：有的帧全被看过，有的帧只剩不到一成。只报一个平均数会把这个结构完全抹掉。

4.0协议

怎么判定一个像素「被看过」

掩码不是拍脑袋画的，是算出来的。preexp/eval_heldout_masked.py 对留出相机的每一帧做四步：

渲染，拿到 RGB、深度、不透明度。
反投影：用渲染出来的深度，把每个像素还原成一个三维点。
视锥测试：把这个三维点投影到所有训练相机的所有帧上，数它落进了几个视锥。
分三类：天空（用数据集的天空掩码）、观测（落进 ≥ min_views 个视锥）、未观测（其余）。

$$\text{observed}(p) \;=\; \neg\,\text{sky}(p) \;\wedge\; \Bigl(\textstyle\sum_{c\,\in\,\text{train}}\sum_{f}\mathbb{1}\bigl[\pi_{c,f}(P_p)\in\text{画面内} \,\wedge\, z>z_{\text{near}}\bigr] \;\ge\; k\Bigr)$$

$P_p$ 是像素 $p$ 反投影出来的三维点，$\pi_{c,f}$ 是训练相机 $c$ 在第 $f$ 帧的投影，$k$ 就是 min_views，默认 1。

直觉上就是问一句：这块东西，训练的时候有没有哪怕一台相机、哪怕一帧，把它框进过画面里？没有的话，模型对它的一切都是编的。

仪器 1 · 视锥重叠决定了观测比例

俯视示意。灰色是三个前向训练相机的视锥并集，橙色是留出的侧相机。拖它的朝向和位置，看重叠部分怎么变。

留出相机朝向70° 前向相机视场50°

朝向拉到 0° 时侧相机跟前向相机看同一片，重叠接近满；拉到 90° 时它看的是正侧方，跟前向视锥几乎不沾边。真实的六相机 rig 就落在中间某处，所以留出侧相机会得到一个「一部分重合、一部分全新」的画面——这正是需要分区的原因。

5.0诚实

这个协议自己的弱点

要拿它写论文，就得先把它的毛病摆在明面上。三条，按严重程度排：

5.1 分区用的是渲染深度，不是真深度

第二步的反投影靠模型自己渲染出来的深度。如果几何本身是错的，分区也跟着错。而未观测区恰恰是几何最不可信的地方——一个死循环。

这不是纸上谈兵。你自己的数据里就有一个实例：s23 的 15k 步 checkpoint，算出来观测比例是 0.0%，观测区 PSNR 直接是 nan。同一个场景的 5k 和 30k 都是稳定的 11.0%。

s23 三个 checkpoint 的分区结果（同一个场景、同一条留出相机）
checkpoint	观测	未观测	天空	观测区 PSNR
5 000 步	11.0%	82.0%	7.0%	21.58
15 000 步	0.0%	99.9%	0.1%	nan
30 000 步	11.0%	82.0%	7.0%	22.59

中间那行显然不是「模型在 15k 步时突然什么都看不见了」，而是那一版渲染深度把像素反投影到了离谱的位置，全部落在所有训练视锥之外。要写进论文的话，这一格必须解释或重跑，不能当作一个数据点混在里面。

5.2 视锥测试不查遮挡

「落进画面」不等于「看得见」。一个点可能在训练相机的视锥里，但被前面的墙挡住了。协议没做遮挡测试，所以「观测」这一类是偏乐观的——里面混着一些实际上被挡住、模型同样没有信息的像素。

这个偏差的方向是明确的：它让观测区的 PSNR 偏低（掺了没信息的像素），让两区的差距被低估。所以你现在测到的差距是个下界，这对你的结论是有利方向，写的时候可以直说。

5.3 `min_views = 1` 是最宽松的门槛

只要被任何一帧扫到过一次就算「观测」。但看过一次和看过五十次，对重建的意义完全不同——这正是你八月共视性统计的出发点。把 $k$ 调大，观测区会缩小、但含金量更高。这是个现成的消融维度，扫一遍 $k=1,5,20$ 就能给出「观测充分度—质量」的曲线。

6.0陷阱

曝光：必须后拟合，还得挑地方拟合

第二课 §6.2 讲过为什么留出视角必须后拟合一个全局仿射：曝光嵌入是逐图像学的，测试时退化成平均值，残差全算进 PSNR。这一节讲的是更细的一层——仿射在哪些像素上拟合，结论会反过来。

你的评测脚本是这么写的：

# preexp/eval_heldout_masked.py
rgb_aff = affine_fit(rgb, gt, observed)   # 仿射只在观测区拟合，避免被未观测区的噪声带偏

为什么要挑地方？因为未观测区是一片彩色涂抹，把它算进最小二乘，拟出来的仿射会去迁就那片噪声，反倒把本来对得上的观测区拉歪。

这不是理论推演。你的结果目录里同时存着两套口径的评测，而它们给出相反的结论。

仪器 2 · 同一次渲染，两种拟合口径

下面全是 results/preexpB/ 里的真实数字。点按钮切换口径——注意不带仿射的那三行逐位相同，说明这是同一次渲染、同一个 checkpoint。

差别有多大：观测区差 2.09 dB，未观测区差 3.95 dB，而且方向相反。如果拿其中一套当基线、另一套当实验组，你会得出「这个干预让未观测区暴跌 4 dB」的结论——纯属口径不一致造成的幻觉。

⚠ 你的结果目录里真的有这个坑

BM_s552_base2_*.json 和 BM_s552_dw0.01_*.json 记录的 ckpt 路径完全一样，四个步数上 psnr、psnr_obs、psnr_unobs、frac_obs 全部逐位相同，只有带 _aff 的三项不同。也就是同一次跑被用两版仿射代码各评了一遍。

其余所有实验（aniso*、fisher*、sparseadam、dw0.1、filled*）的观测区仿射 PSNR 都落在 21.2 到 21.7，跟 base2 是一套；只有 dw0.01_* 那六份是 19.1 左右的旧口径。做对比表时基线要用 base2，dw0.01_* 那六份要么重评要么剔除。

7.0后果

不分区会得出什么错误结论

现在把前面几节合起来。假设你老老实实报一个整图 PSNR，会发生什么？

PSNR 是从 MSE 来的，而 MSE 按面积加权。所以整图的 MSE 是两区的面积加权平均：

$$\mathrm{MSE}_{\text{全图}} = f_{\text{obs}}\,\mathrm{MSE}_{\text{obs}} + f_{\text{unobs}}\,\mathrm{MSE}_{\text{unobs}},\qquad \mathrm{PSNR} = -10\log_{10}\mathrm{MSE}$$

关键在于 MSE 是线性加权而 PSNR 是对数的，所以差的那一区会以远超其面积占比的力度把整图数值拽下去。拖一下就明白：

仪器 3 · 未观测区怎么绑架整图 PSNR

两个分区的 PSNR 固定成 s23 的真实值，只拖未观测区的面积占比。

未观测区占比88%

这个模型不是近似——在 s23 上它精确复现了实测值（差 0.00 dB），因为那个场景每一帧的观测比例都是 11.0%。s552 上差 0.78 dB，因为它逐帧比例从 9.6% 到 100% 大幅波动，逐帧平均 PSNR 和整体加权不完全等价。

结论很直白：在 s23 那种 82% 未观测的设定下，整图 PSNR 基本就是未观测区的 PSNR，观测区做得再好也看不出来。你要是拿整图数字去比两个方法，比的其实是「谁把没信息的地方糊得更像」。

这就是 EUVS 那类 benchmark 缺的一环

外推 benchmark 报的是整图指标，所有方法在上面都大幅下跌（你调研到的是 −25% 到 −31%）。但跌幅里有多少来自「表示确实退化」、多少来自「那片区域本来就没有信息」，它没有拆开。拆开这件事就是你现在手上这套协议在做的。

8.0收尾

这一课能撑起什么

把这一课的东西按「能不能写进论文」排一下队，顺便标清楚每条还差什么：

结论	证据强度	还差什么
留出相机的画面里有 33% 到 82% 的像素从未被任何训练视角框进过	硬	把 §5.1 那个 15k 的异常格解释掉或重跑
不分区的整图 PSNR 由未观测区决定，测不出表示的性质	硬	可以直接写，模型和实测都对得上
留出视角评测必须后拟合仿射，且要在观测区上拟合	硬	有同一次渲染两种口径差 2 到 4 dB 的直接证据
训练越久外推越差	弱但真实	观测区 5k→30k 只掉 0.3 dB，同期训练视角涨 2 dB。效应小，要多场景才站得住
观测充分度与质量的关系	还没做	把 `min_views` 扫一遍就有，成本很低
LiDAR 初始化的颜色泄漏已修正	还没做	第二课 §4.1 那个漏洞，未观测区的绝对数字要打折扣

前三条是可以直接支撑一篇分析／协议型文章的骨架。后三条是接下来最划算的三件事——尤其 min_views 扫描，改一个命令行参数就能跑。

❧

自查清单

说出常规 NVS 协议和留出相机协议各自在问什么问题。
说出判定一个像素「被观测过」的四个步骤。
说出这个协议的三个弱点，以及每个弱点让结论偏向哪一边。
解释为什么仿射要在观测区上拟合，不在整图上拟合。
说明为什么未观测区的面积占比会以超过其比例的力度影响整图 PSNR。

插值 vs 外推 interpolation / extrapolation: 测试视角落在训练视角的包络之内还是之外。前者问重建保真度，后者问泛化。
留出相机 held-out camera: 把某几条相机的全部帧移出训练集，只用作测试。制造空间外推最直接的办法。
观测区 / 未观测区 observed / unobserved: 按「反投影出的三维点是否落进过任何训练视锥」划分的两类像素。
后拟合仿射 post-hoc affine fit: 评测时对渲染结果拟合一个全局的 $a\cdot I+b$ 再算指标，用来消除曝光差异这个混淆项。闭式最小二乘，无额外成本。
视锥测试 frustum test: 判断一个三维点是否落在某相机的可视范围内。只看几何，不查遮挡。
